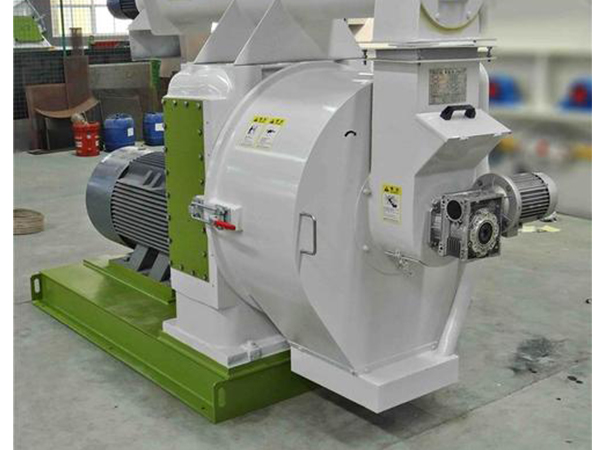

木屑顆粒機是以木屑或者農作物秸稈為主要原料，經過木屑顆粒機壓製成圓柱形顆粒。根據原料的質別不同，壓製出的顆粒，可以作為生物質燃料。木屑顆粒機分為擠壓式和衝壓式，擠壓式又有平模木屑顆粒機和環模木屑顆粒機。那麽木屑顆粒機係統結構是怎樣的?下麵小編帶大家一起來了解學習一下吧。

　　1、喂料係統：

　　木屑顆粒機的喂料係統是一個螺旋，它相當於一個螺旋輸送器，它由殼體、螺旋軸、軸承座、電機組成，通過絞龍軸的旋轉將待製粒倉中粉狀物料輸送到攪拌器中。

　　2、攪拌係統：

　　木屑顆粒機的攪拌係統為槳葉螺旋，它由筒體、槳葉、攪拌軸、軸承座、減速器、電機等組成。攪拌係統內可以添加蒸汽、糖蜜，對物料起調質混合作用，因此攪拌係統也叫做調質係統。

　　3、主傳動係統：

　　木屑顆粒機的主傳動一般有兩種型式，一種為齒輪傳動型式，另一種為皮帶傳動型式。 齒輪傳動型顆粒機由主電機輸出動力。經聯軸器，使齒軸隨電機同軸運轉，再經一對齒輪減速之後，帶動空軸連同顆粒機環模一起旋轉。皮帶傳動的型顆粒機由主電機輸出動力，通過皮帶輪減速，帶動顆粒機環模旋轉。

　　4、製粒係統：

　　木屑顆粒機的製粒係統主要工作部件為顆粒機環模、壓輥。顆粒機環模是具有許多均布小孔的模具，製粒過程中，物料在顆粒機環模與壓輥的強烈擠壓下強製通過顆粒機環模小孔，因此機器環模應具有較好的強度和耐磨性。常見的模孔形式有直形孔、階梯形孔、外錐形孔和內錐形孔。壓輥是用來向顆粒機環模擠壓物料並從模孔擠出成形。為防止“打滑”和增加攫取力，壓輥表麵采用增加摩擦力和耐磨的措施，通過采用在壓輥表麵上按壓輥軸向拉絲。

　　5、過載保護係統：

　　木屑顆粒機的過載保護係統主要有安全銷、摩擦盤兩種形式。當有異物進入壓製室或物料流量過大時，顆粒機環模與壓輥間的壓力超過正常工作壓力，主軸承受的扭矩超過正常扭矩，此時把安全銷折斷，觸動行程開關，使之發出信號，切斷電源，從而保證顆粒機其它零部件不受損壞，起到了過載保護的作用。

　　上述就是木屑顆粒機的係統結構。今天就為大家介紹到這裏，希望能幫助到大家，如果還有問題，歡迎前來谘詢91香蕉视频APP免费下载哦。
